FPGA从入门到放弃

温馨提示，建议预留内存不少于250G，最好300G+

安装

搭环境，没得说，直接下载Vivado，我选择的是2023.2版本

需要下载很大的东西，大概一百来GB，中间老断，直接上IDM，挂个一两天即可

然后解压并双击xsetup.exe安装即可

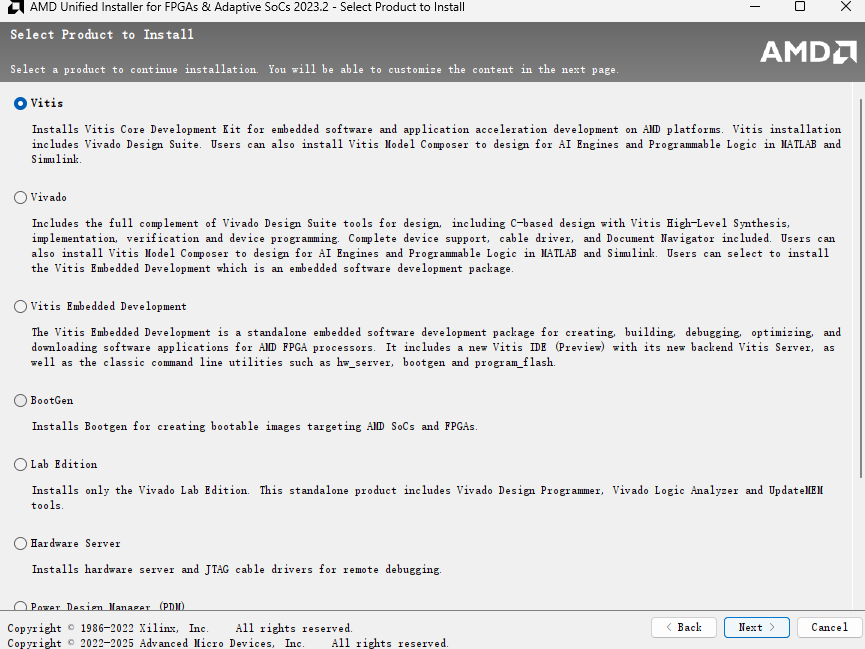

没得选的直接往后点，这一步选第一个

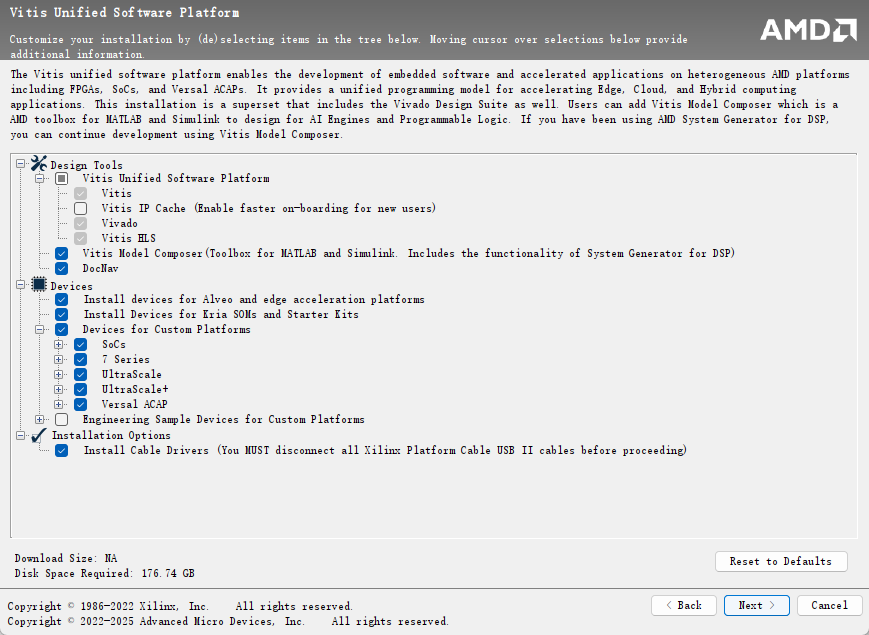

这一步忒大了，我电脑装不下，可以减少一些不必要的（按需）

把该同意的都同意的，就可以安装了，再等几天就完成了

写代码

安装好了之后，桌面上多了这些

别的不用管，就打开这个

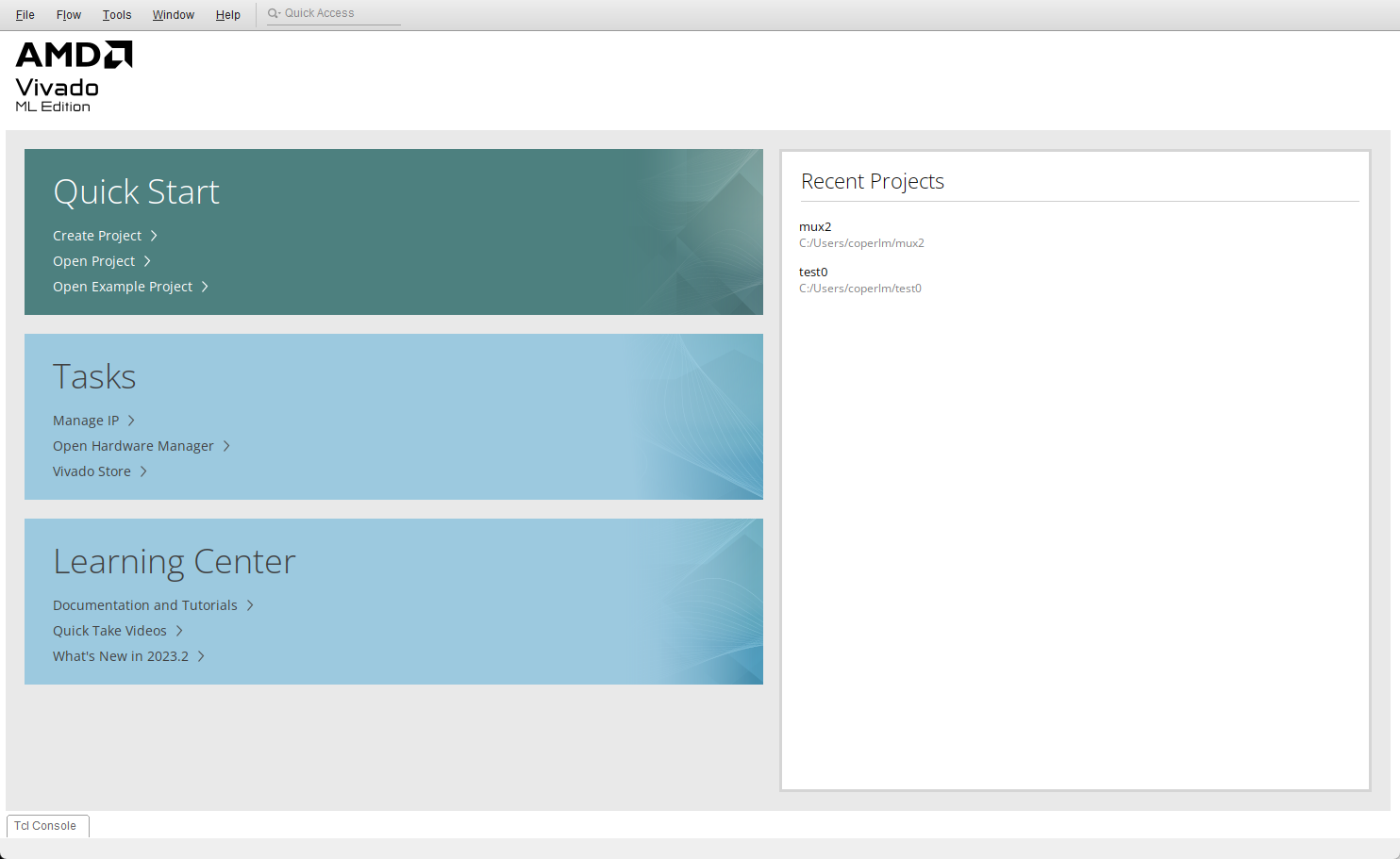

主页长这样，直接新建一个，然后一路点击next

这个勾选上

选择自己的芯片，我哪知道我的芯片是啥，被散热挡住了都，问商家猜测是xc7k325tffg676-2

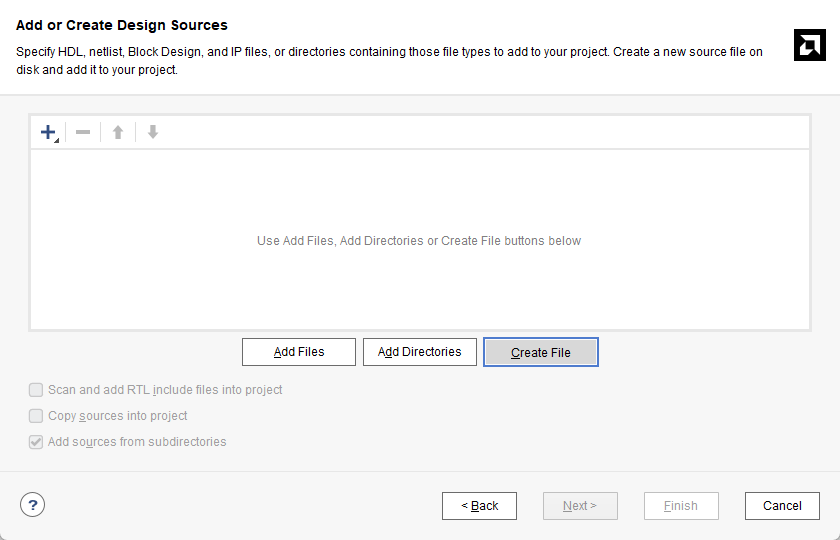

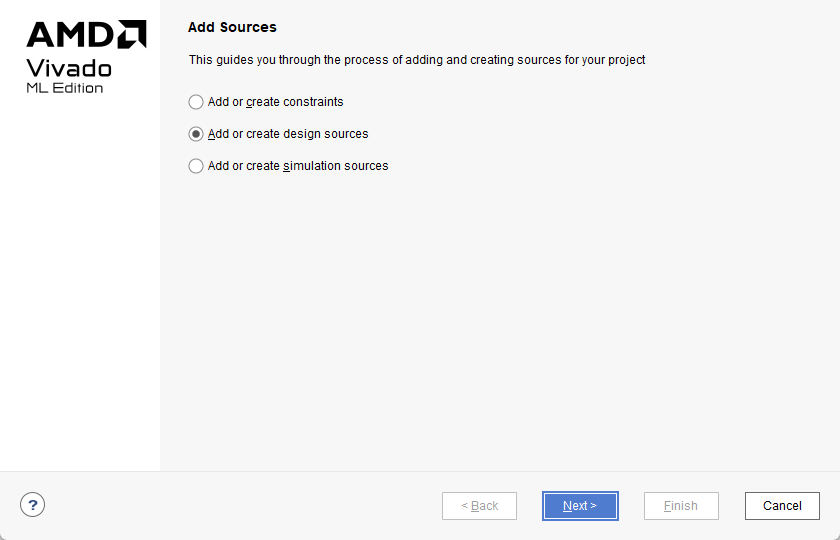

点进sources，按Alt+A新建一个文件

名字可以直接和主文件夹相同（也可以不一样）

我们把原本的去掉，替换为下面内容，这是一个选择器

module mux2(
    a,
    b,
    sel,
    out
);

    input a;
    input b;
    input sel;
    output out;

    assign out = ( sel == 0 ) ? a : b;

endmodule

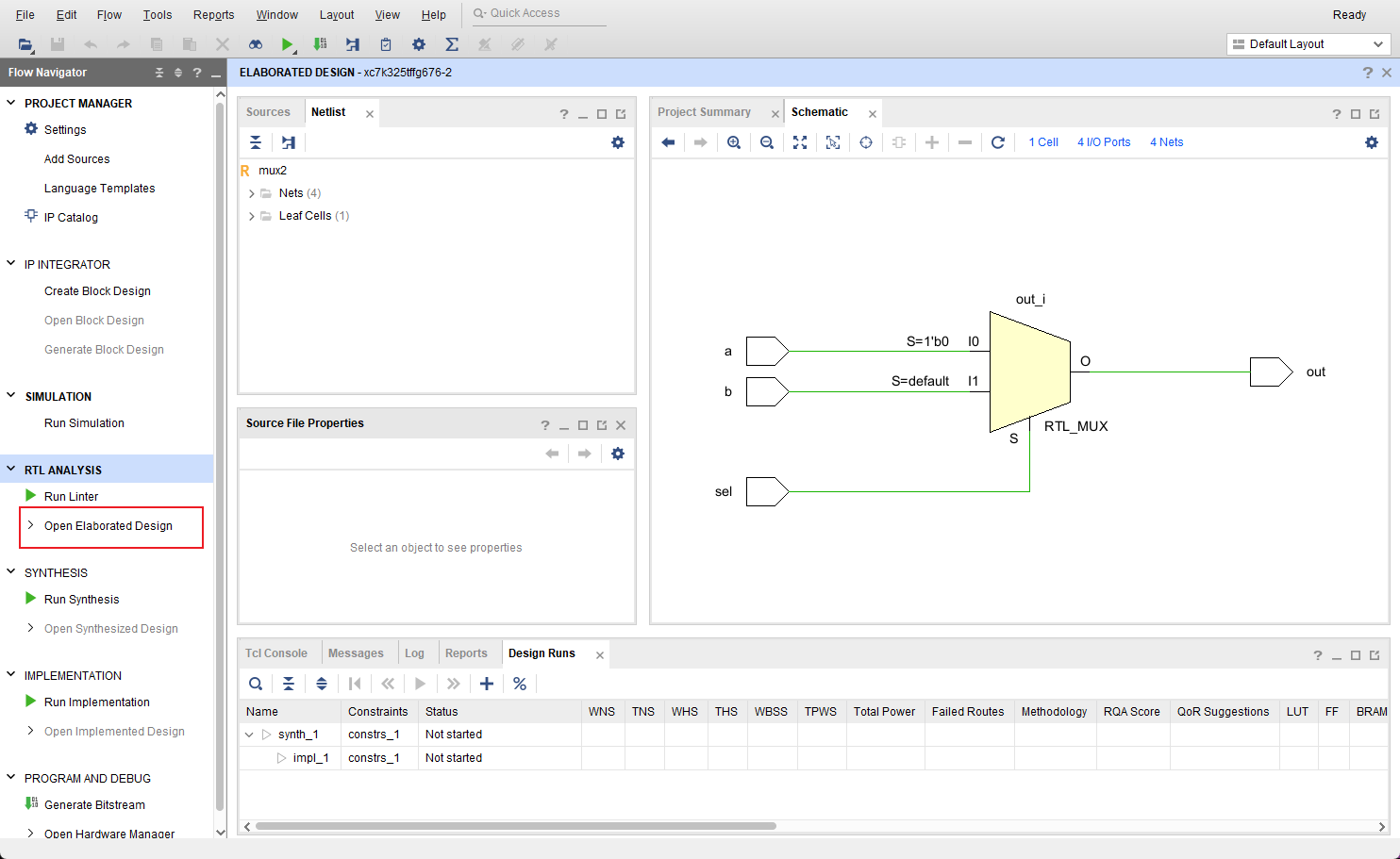

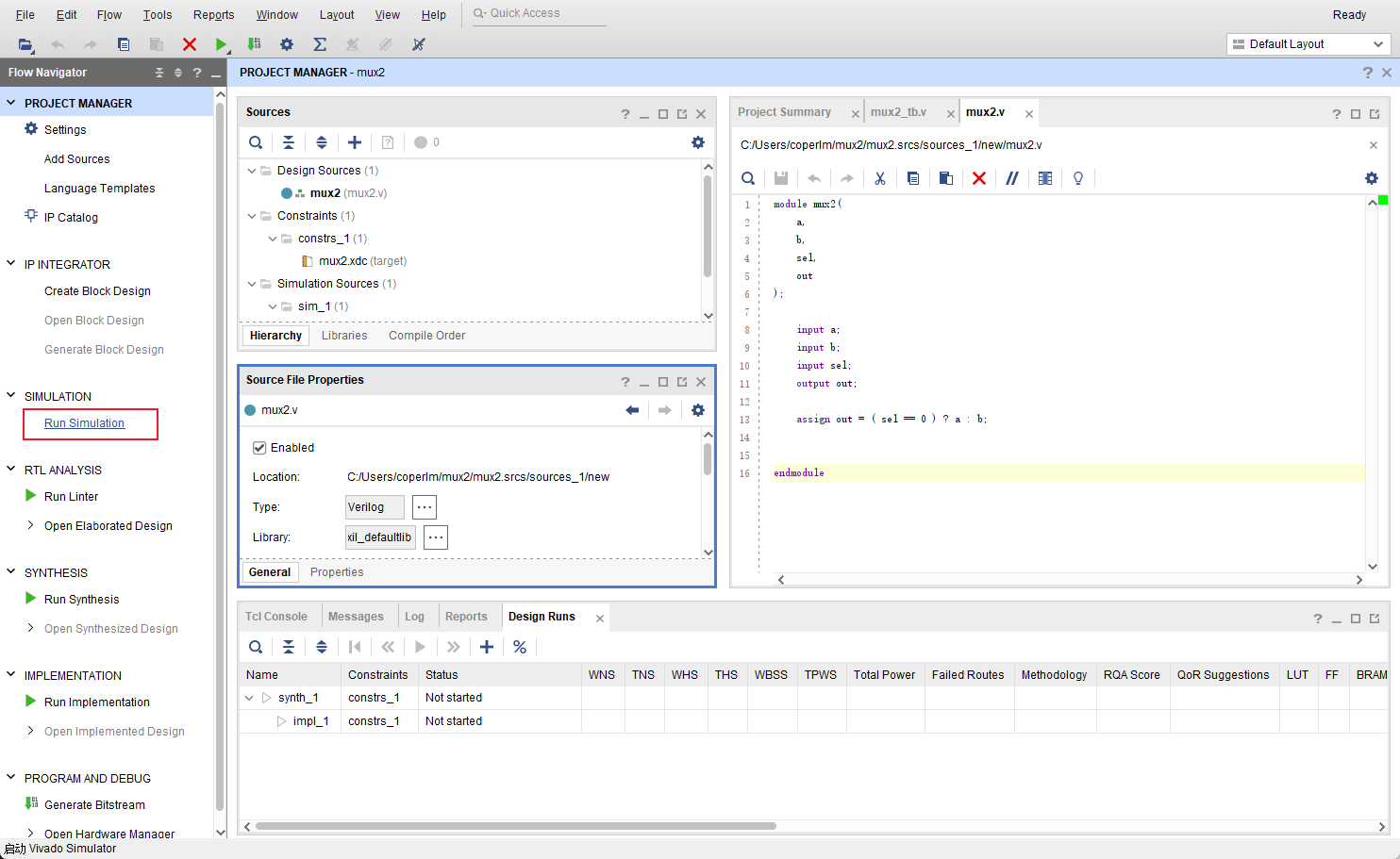

然后点进去模拟

看起来和期望的一样

仿真

新建一个仿真文件，也是Alt+A，但是这次选第三个

这是对应的代码，相当于给输入线一个定义

`timescale 1ns/1ns

module mux2_tb();

reg S0;
reg S1;
reg S2;

wire mux2_out;

mux2 mux2_inst0(
    .a(S0),
    .b(S1),
    .sel(S2),
    .out(mux2_out)
);

initial begin
    S2 = 0; S1 = 0; S0 = 0;
    #20;
    S2 = 0; S1 = 0; S0 = 1;
    #20;
    S2 = 0; S1 = 1; S0 = 0;
    #20;
    S2 = 0; S1 = 1; S0 = 1;
    #20;
    S2 = 1; S1 = 0; S0 = 0;
    #20;
    S2 = 1; S1 = 0; S0 = 1;
    #20;
    S2 = 1; S1 = 1; S0 = 0;
    #20;
    S2 = 1; S1 = 1; S0 = 1;
    #20;
end

endmodule

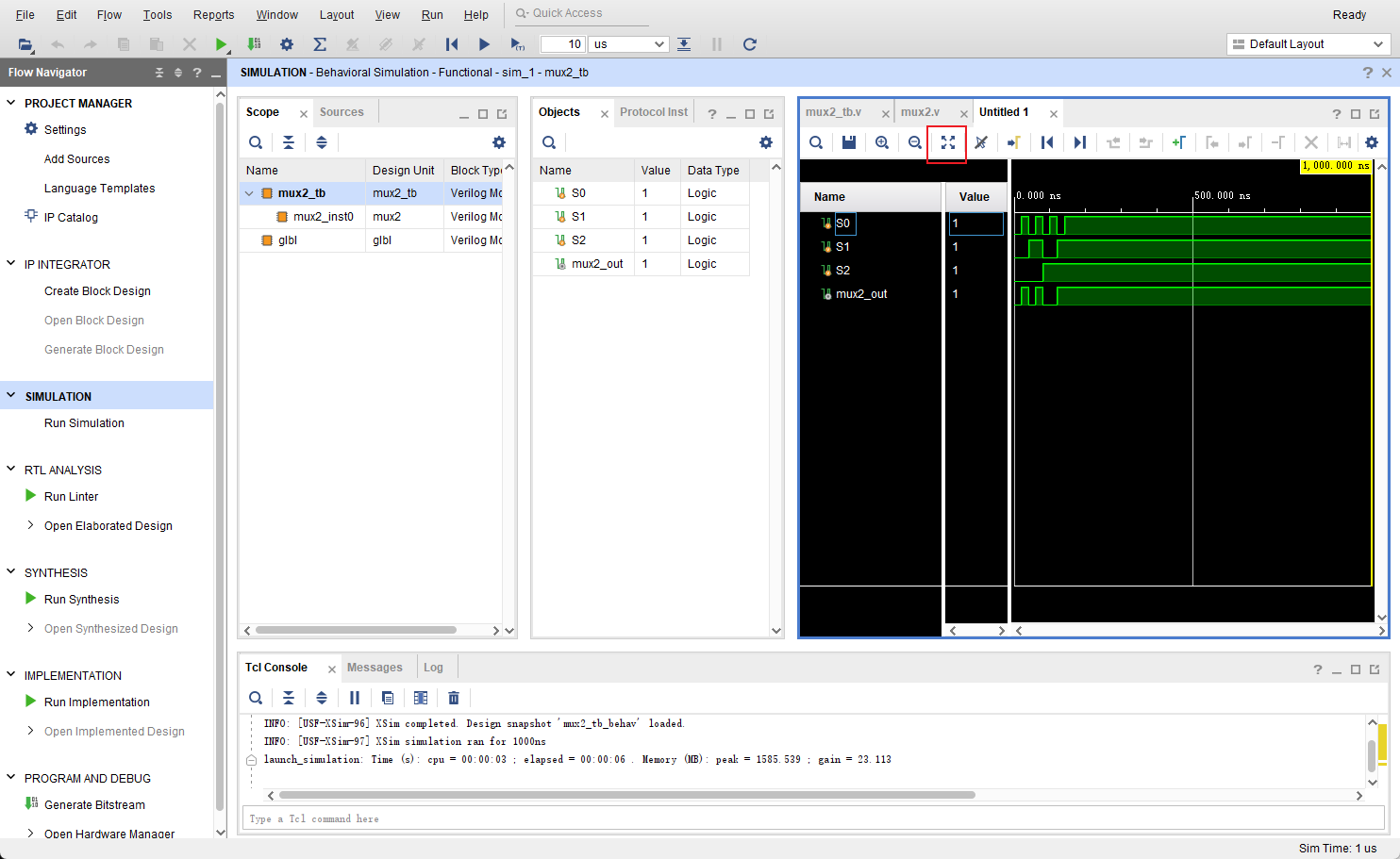

然后点左边这个，会出现右边这个东东

就相当于我们要的流程图

可能出现闪退，因为需要 电脑名没有中文 && 电脑的当前用户名没有中文

改好重启即可

烧录

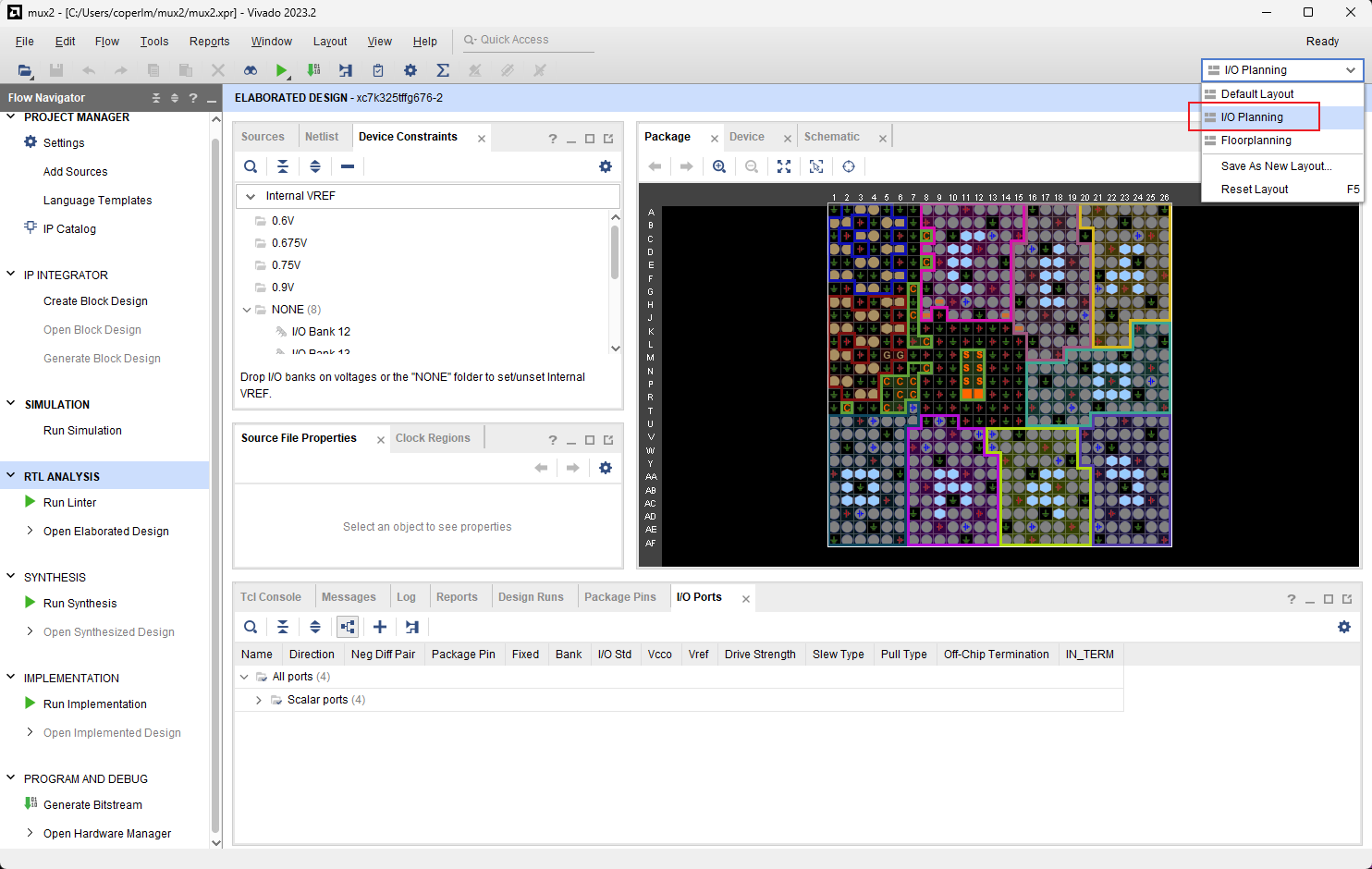

最后就是烧录到开发板了，选择IO Planing

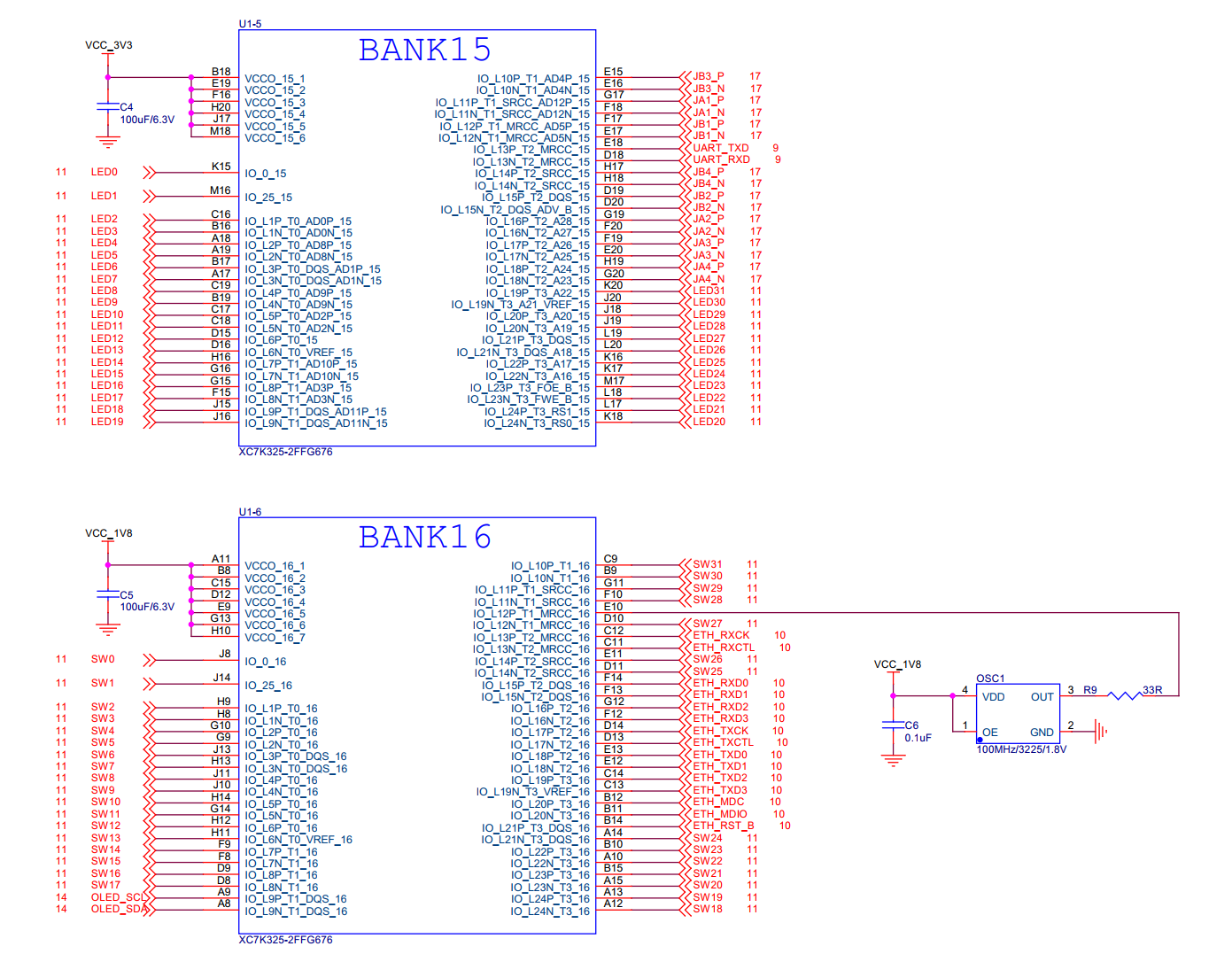

安装开发板原理图直接设置即可，没有的地方是隐藏了，和excel一样，鼠标拉开即可

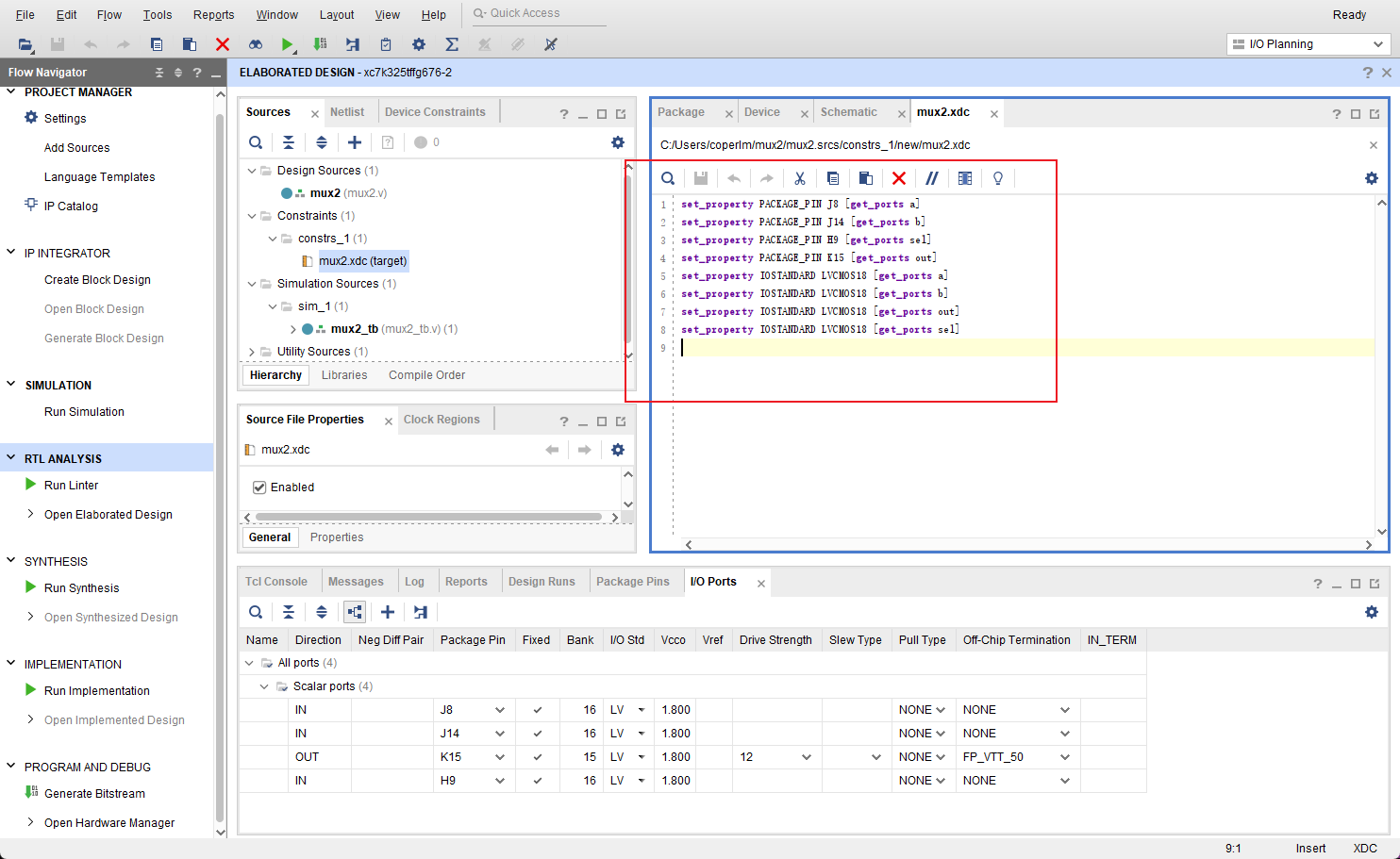

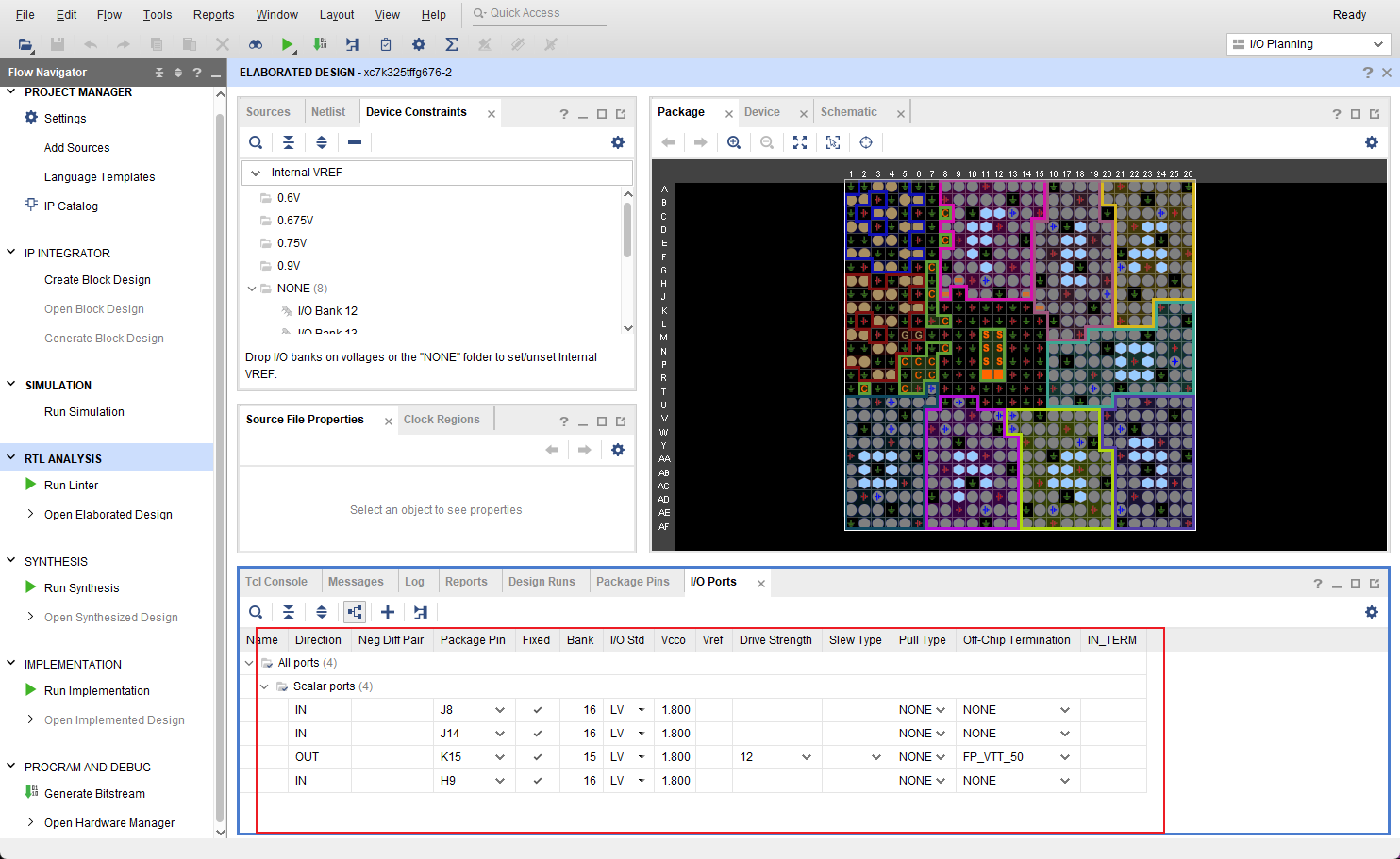

这里只需要定义引脚和使能电压

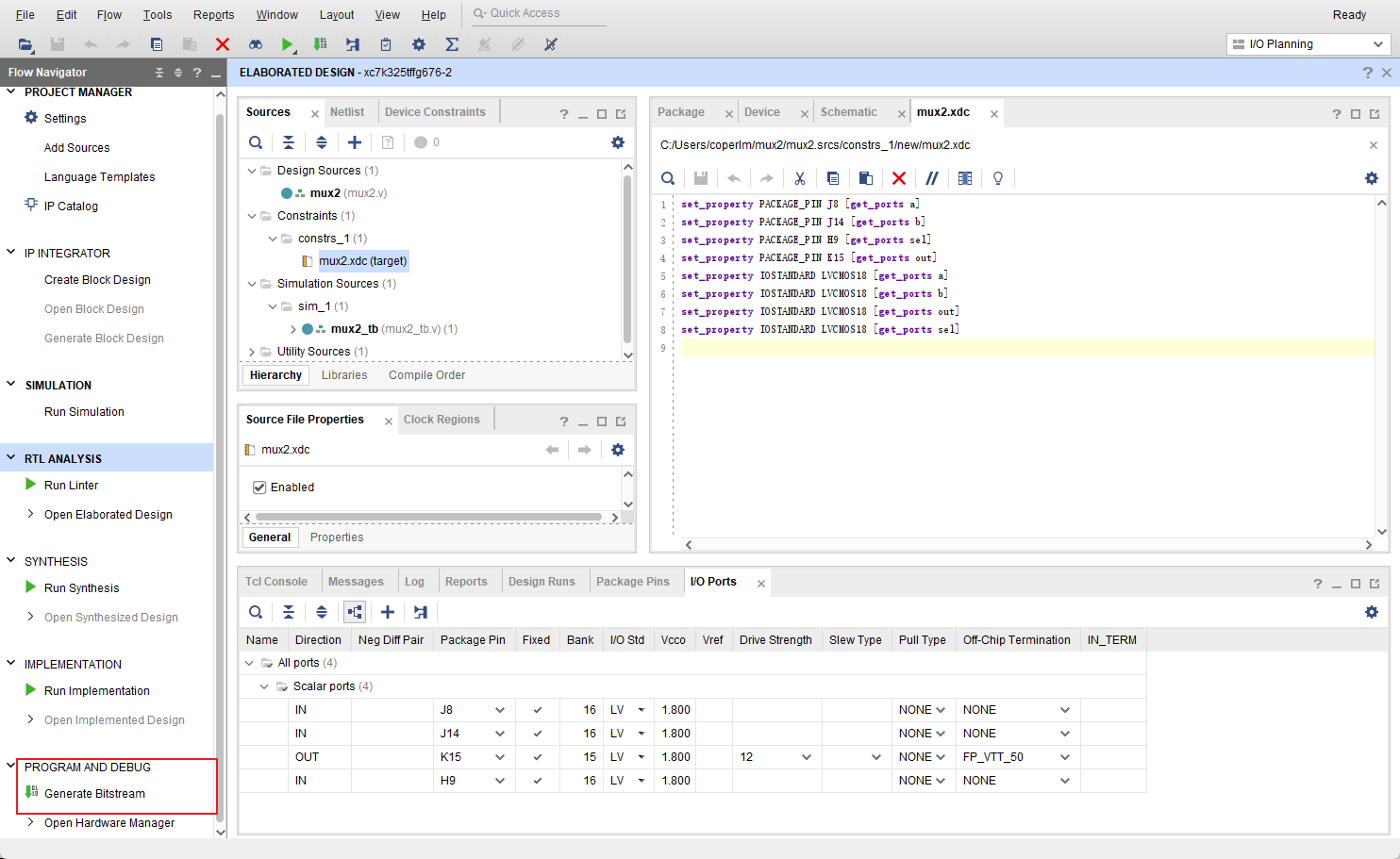

然后Ctrl+S保存，得到一个xdc文件

然后编译即可

如果出现报错说没有证书，直接把下面这段内容写入txt，然后更名为license.lic即可，如何导入自己去搜

INCREMENT VIVADO_HLS xilinxd 2037.05 permanent uncounted AF3E86892AA2 \
    VENDOR_STRING=License_Type:Bought HOSTID=ANY ISSUER="Xilinx \
    Inc" START=19-May-2016 TS_OK
INCREMENT Vivado_System_Edition xilinxd 2037.05 permanent uncounted \
    A1074C37F742 VENDOR_STRING=License_Type:Bought HOSTID=ANY \
    ISSUER="Xilinx Inc" START=19-May-2016 TS_OK
PACKAGE Vivado_System_Edition xilinxd 2037.05 DFF4A65E0A68 \
    COMPONENTS="ISIM ChipScopePro_SIOTK PlanAhead ChipscopePro XPS \
    ISE HLS_Synthesis AccelDSP Vivado Rodin_Synthesis \
    Rodin_Implementation Rodin_SystemBuilder \
    PartialReconfiguration AUTOESL_FLOW AUTOESL_CC AUTOESL_OPT \
    AUTOESL_SC AUTOESL_XILINX petalinux_arch_ppc \
    petalinux_arch_microblaze petalinux_arch_zynq ap_sdsoc SDK \
    SysGen Simulation Implementation Analyzer HLS Synthesis \
    VIVADO_HLS" OPTIONS=SUITE

# 2037年之前的任何Vivado版本（包括HLS、AccelDSP、System Generator、软硬CPU、SOC、嵌入式Linux、重配置等等功能）都是永久使用。使用本license文件时要改名，文件名不能有汉字和空格。

可以改内核数，不过这无所谓了，直接OK

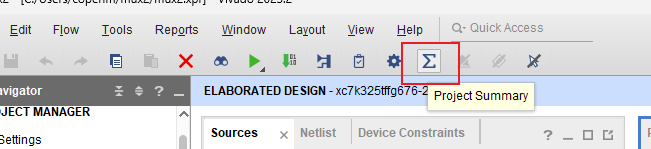

按这个sigma可以看进度

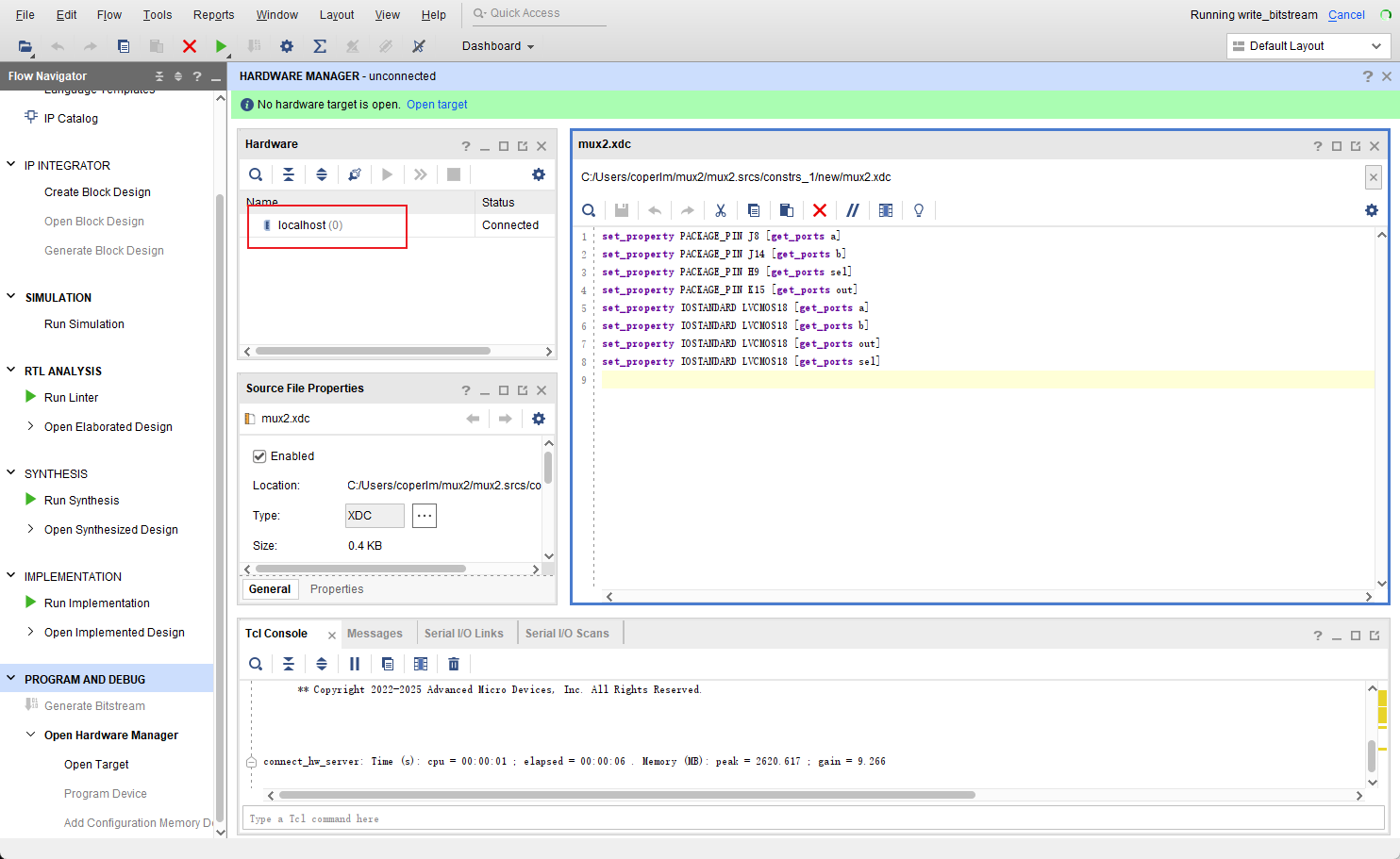

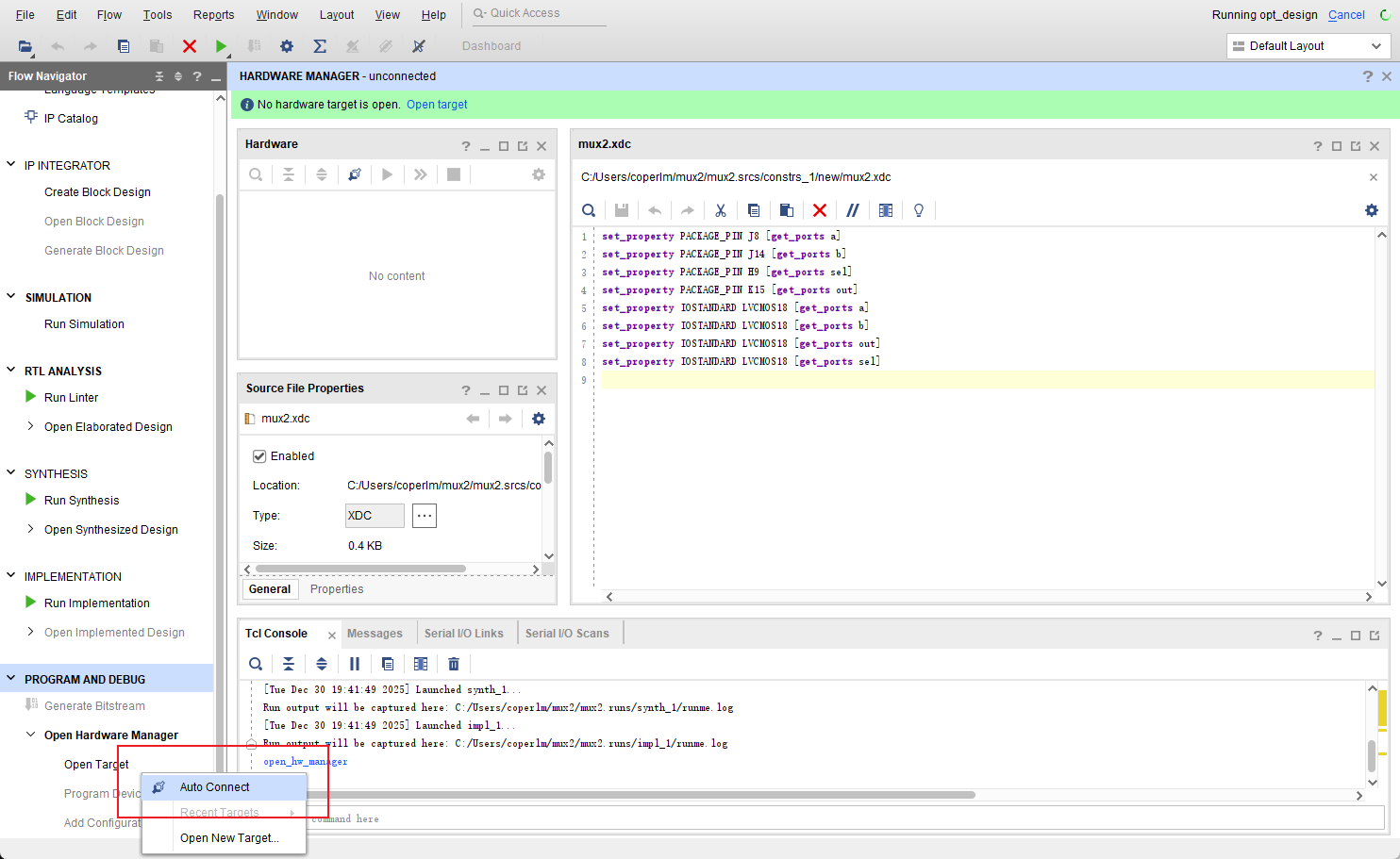

如果没有报错的话就没有报错了，然后连接开发板

不出意外就要出意外了，我找不到一点开发板

后面发现，好像要下载器呜呜

看了一下价格，遂放弃，以失败告终

参考来源：https://www.bilibili.com/video/BV1va411c7Dz/第三章
